【干貨分享】FPC軟板的基材、覆蓋膜和PI補強有何區別？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：935發布日期：2024-12-02 08:39【大中小】

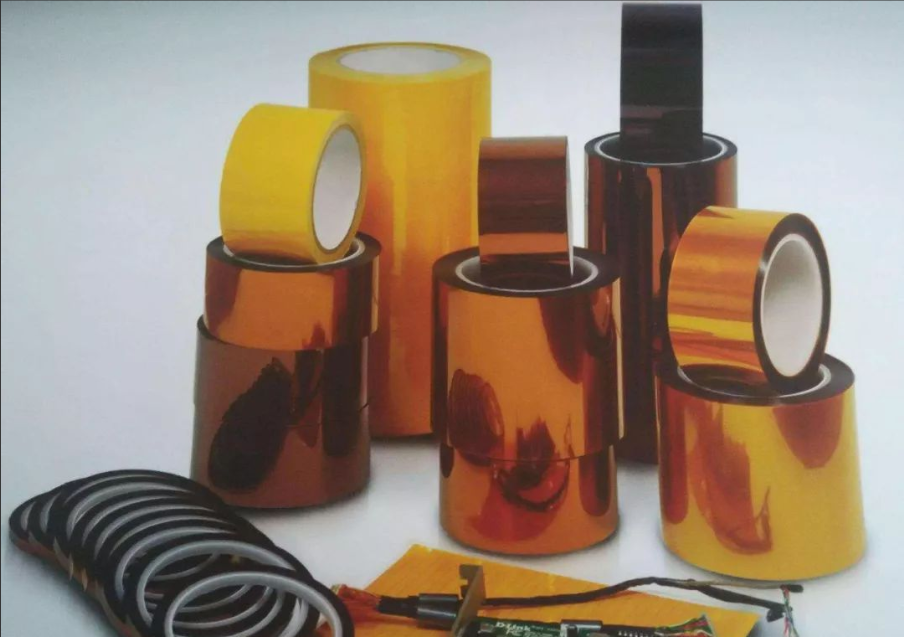

FPC是以PI聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板，具有配線密度高、重量輕、厚度薄、彎折性好的特點。PI作為一種特殊的工程材料，已廣泛應用于航空、航天、微電子、納米、液晶、分離膜、激光等領域。

長期使用溫度在-200℃~426℃。PI聚酰亞胺在FPC柔性電路板中很常見，它存在于基材，覆蓋膜，甚至補強中?？赡苡行┤藢Υ烁械嚼Щ?，那么今天讓我們討論一下它們之間的區別是什么？

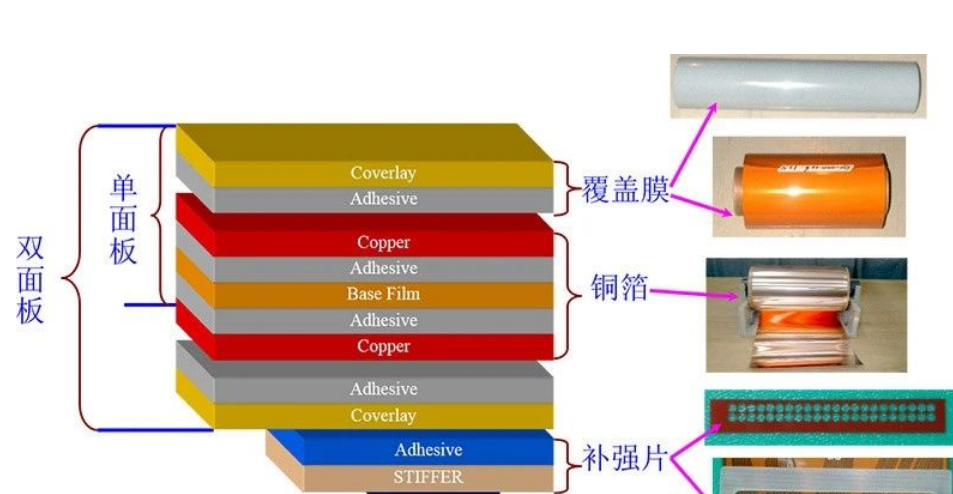

軟板的基材、覆蓋膜和PI補強在功能上的區別：

1. PI基材：對于FPC柔性電路板基材分為有膠基材和無膠基材兩種。無論是有膠基材，還是無膠基材，PI聚酰亞胺都是必不可少的。

2. PI覆蓋膜：其主要功能是用于電路絕緣。

3. PI補強：常應用于FPC金手指背面的區域。PI加強筋用于增加手指的厚度和硬度，方便插拔。

FPC柔性電路板的基材、覆蓋膜在厚度上面的區別：

1. PI基材：對于基材中的PI，1/2mil、1mil很常見，其厚度甚至可以到4mil、5mil（杜邦無膠PI材料）。

2. PI覆蓋膜：覆蓋膜上的PI厚度有兩種選擇，1/2mil 或 1mil。

3. PI補強：PI補強的厚度根據客戶需要有多種選擇，如0.075mm、0.1mm、0.125mm、0.15mm、0.175mm、0.2mm、0.225mm、0.25mm等。

柔性電路板的基材、覆蓋膜在顏色選擇的區別：

1. PI基材：無顏色選擇。

2. PI覆蓋膜：PI覆蓋膜有黃、白、黑三種顏色選擇。

3. PI補強：隨厚度變化而變化，越厚的顏色越深。例如，0.075mm的PI補強看起來像棕色，0.25mm的PI補強更接近黑色。

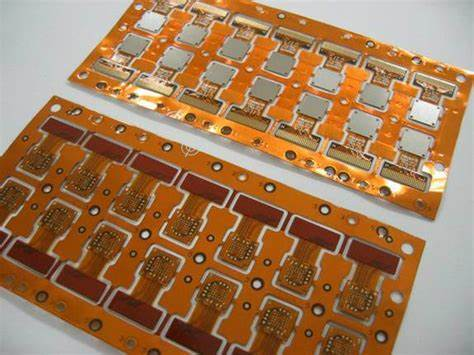

FPC柔性電路板是用柔性的絕緣基材制成的印刷電路，具有許多硬性印刷電路板不具備的優點?？梢宰杂蓮澢⒕砝@、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化；利用FPC可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。
