【干貨來了】一文了解柔性電路板的基礎構造

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：790發布日期：2024-11-30 10:57【大 中 小】

在電子產品日益輕薄化、便攜化的今天，F(xiàn)PC柔性電路板的應用可謂無處不在。從智能手機、筆記本電腦到可穿戴設備，甚至醫療設備和航空航天領域，都能找到它的身影。那么，F(xiàn)PC 究竟是什么？就讓小編來為你講解吧。



什么是 FPC 柔性電路板？

FPC的全稱是Flexible Printed Circuit，中文稱為柔性印刷電路板，簡稱柔性板。顧名思義，這種電路板柔軟可彎曲，不同于我們常見的硬質PCB（Printed Circuit Board）。它的核心價值在于將傳統剛性板材轉化為一種可折疊、彎曲甚至卷繞的電子連接方式，大幅拓寬了電子設備的設計思路。

它起源于20世紀初期，美國專利工程師Paul Eisler在1936年首次提出了柔性電路的概念。到了20世紀70年代，隨著電子工業的蓬勃發展，F(xiàn)PC逐漸被廣泛應用，并不斷演變出更高的技術形式。



柔性電路板的基礎構造

盡管 FPC 輕薄柔軟，其構造卻相當精密。典型的 FPC 主要由以下幾層組成：



 基材（Substrate）

①.有膠基材

有膠基材由三部分組成：銅箔、膠、PI（聚酰亞胺），分為單面基材和雙面基材兩種類型。

單面基材：僅一面有銅箔。

雙面基材：兩面均有銅箔。

②.無膠基材

無膠基材沒有膠層，僅由銅箔和 PI組成，相較于有膠基材，具有以下優勢：

更薄的厚度；

更好的尺寸穩定性；

更高的耐熱性和耐彎折性；

更優異的耐化學性。

無膠基材因其優越性能，現已被廣泛使用。



銅箔：常用規格有 1 OZ、1/2 OZ、1/3 OZ，更薄的 1/4 OZ 銅箔也已進入使用階段，適用于超細線路（線寬線距 ≤ 0.05 mm）。隨著對高精度產品需求的增長，此類材料未來應用前景廣闊。

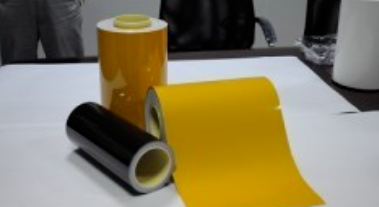

 覆蓋膜

覆蓋膜由以下三部分組成：離型紙、膠、PI。

保留部分：最終產品上僅保留膠和 PI。

作用：離型紙?jiān)谏a(chǎn)中用來防止膠面污染，在工藝結束后被撕掉。

 軟板補強

補強是 FPC 特定部位使用的增強材料，用于提升支撐強度，彌補 FPC 過于柔軟的缺點。常用補強材料包括：

FR4 補強：由玻璃纖維布和環氧樹脂組成，與 PCB 使用的 FR4 材料相同。

鋼片補強：由鋼材制成，具有較高的硬度和支撐強度。

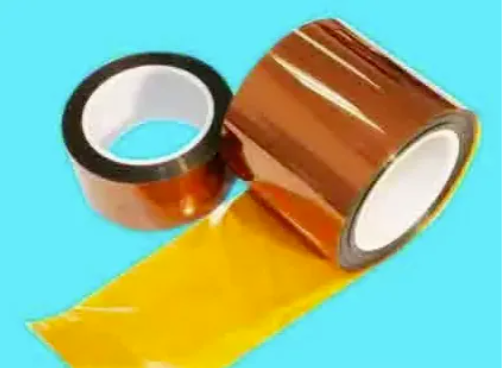

PI 補強：結構與覆蓋膜類似，由 PI、膠和離型紙組成，但 PI 層更厚，厚度范圍為 2 MIL 至 9 MIL。



 其他輔材

純膠：

一種熱固化型丙烯酸酯粘合膠膜，由保護紙/離型膜和膠組成。

用途：主要用于分層板、軟硬結合板、FR-4/鋼片補強板的粘合。

電磁保護膜：

用于粘貼于板面，起屏蔽作用。

純銅箔：

僅由銅箔組成，主要用于鏤空板生產。



ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
