軟板基材的柔性特點及其原理，你知道嗎？
在電子設備日益輕薄化、小型化的當下，軟板（FPC，F(xiàn)lexible Printed Circuit）憑借其獨特優勢，應用愈發廣泛。而軟板基材的柔性特點，堪稱其核心魅力所在。?
.jpg)
?

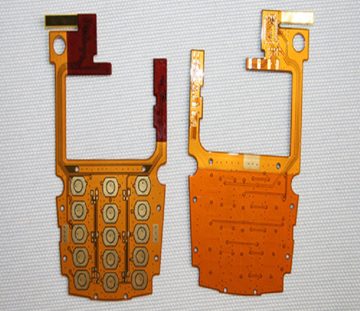

軟板基材最直觀的柔性表現，是能夠輕松實現多次彎折、扭曲，卻依舊保持良好的電氣性能與機械性能。在日常使用的智能手機中，軟板被大量應用于屏幕與主板連接、攝像頭模組連接等部位。我們頻繁開合手機、轉動屏幕，軟板在其中反復彎折，卻不會出現線路斷裂、信號傳輸不暢等問題，極大地保障了設備的正常運行。在可穿戴設備領域，軟板的柔性更是大放異彩。像智能手環，需要貼合手腕的各種動作進行彎曲，軟板基材的柔性讓手環能夠自然地隨手腕活動，為用戶帶來舒適的佩戴體驗，同時保證設備穩定工作。
FPC的撓曲性能非常重要，而影響它的因素，則可以從兩個方面來說：
FPC材料本身來看有以下幾點對FPC的撓曲性能有著重要影響。
第一﹑ 銅箔的分子結構及方向(即銅箔的種類)
壓延銅的耐折性能明顯優于電解銅箔。
第二﹑ 銅箔的厚度
就同一品種而言銅箔的厚度越薄其耐折性能會越好。

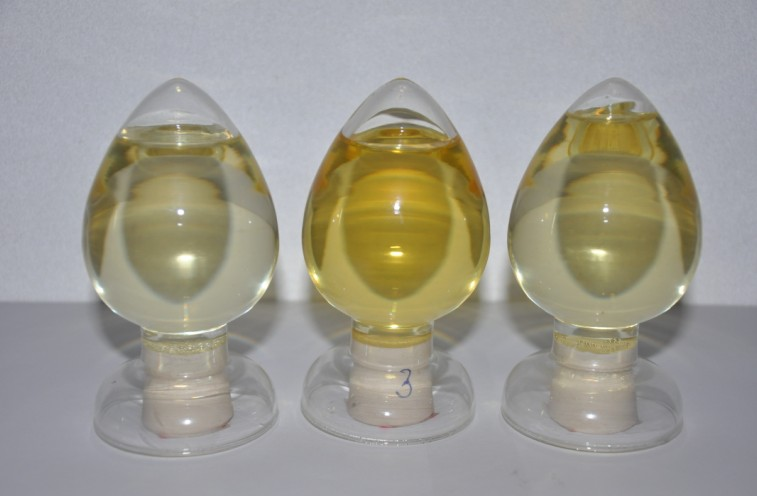

第三﹑ 基材所用膠的種類
一般來說環氧樹脂的膠要比壓克力膠系的柔軟性要好。所以在要求高撓性材料的選擇時以環氧系為主。且拉伸模量(tensilemodulvs)較高的膠可提高撓曲性。
第四﹑ 所用膠的厚度
膠的厚度越薄材料的柔軟性越好。可使FPC撓曲性提高。

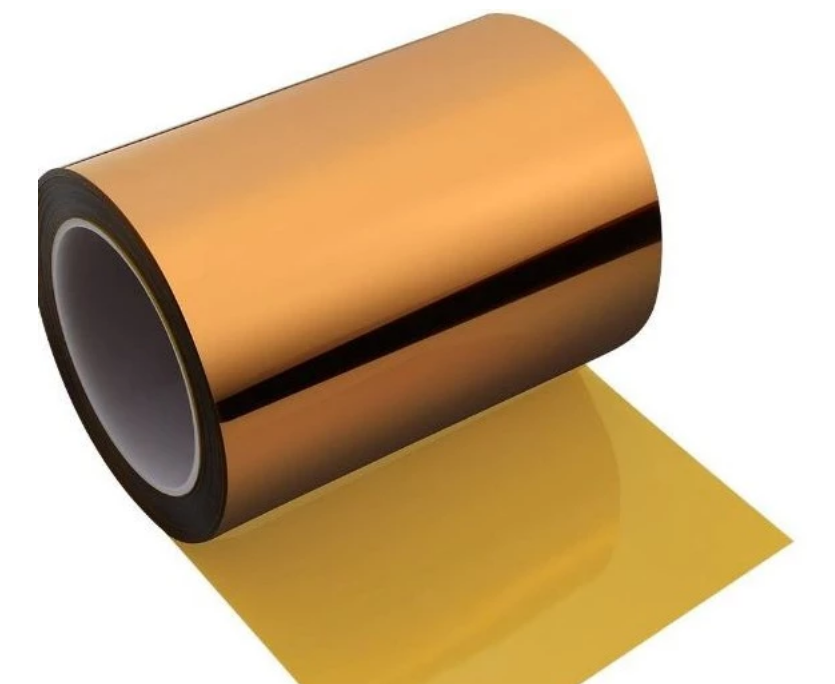

第五﹑ 絕緣基材
絕緣基材PI的厚度越薄材料的柔軟性越好，對FPC的撓曲性有提高，選用低拉伸摸量(tensile modolos)的PI對FPC的撓曲性能越好。
總結材料對于撓曲的主要影響因素為兩大主要方面：選用材料的類型;材料的厚度
b) 從FPC的工藝方面分析其撓曲性的影響。
第一﹑FPC組合的對稱性
在基材貼合覆蓋膜后，銅箔兩面材料的對稱性越好可提高其撓曲性。因?yàn)槠湓趽锨鷷r(shí)所受到的應力一致。
PCB板兩邊的PI厚度趨于一致，PCB板兩邊膠的厚度趨于一致
.png)
第二﹑壓合工藝的控制
在coverlay壓合時要求膠完全填充到線路中間，不可有分層現象(切片觀察)。若有分層現象在撓曲時相當于裸銅在撓曲會降低撓曲次數。
柔性線路板基材的柔性特點，源于特殊材料與精妙結構設計的雙重加持。憑借這一特性，軟板在電子設備領域發揮著不可替代的作用，為現代電子設備的創新發展奠定了堅實基礎 。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
