軟板廠之FPC的生產工藝流程
1.軟板廠雙面板制程
開料→鉆孔→黑孔→鍍銅→前處理→貼干膜→對位→曝光→顯影→圖形電鍍→脫膜→前處理→貼干膜→對位→曝光→顯影→蝕刻→脫膜→表面處理→貼覆蓋膜→壓制→固化→沉鎳金→印字符→剪切→電測→沖切→終檢→包裝→出貨
.jpg)
1.軟板廠單面板制程
開料→貼干膜→對位→曝光→顯影→圖形電鍍→脫膜→表面處理→貼覆蓋膜→壓制→固化→沉鎳金→印字符→剪切→電測→沖切→終檢→包裝→出貨
工藝詳解：
開料：將來料銅箔裁切至合適的尺寸
鉆孔：根據Layout 圖紙，利用鉆頭在銅箔上鉆孔
黑孔：將石墨和碳粉通過物理的作用在孔壁上形成一層導電膜，然后直接通過電鍍的方式在鉆孔壁形成銅
沉鎳金：FPC漏銅表面增減鍍金是為了增強FPC導通性、焊接性能、抗氧化性，但為了防止金層向銅層滲透，導致滲金，需要先在銅表面鍍一層鎳用作隔離，鎳太厚硬度高，柔軟性差，太薄強度差，容易脫落
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品

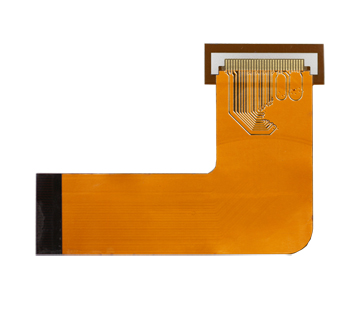

醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：?jiǎn)蚊嬗心z電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：?jiǎn)蚊鏌o膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
