FPC柔性線路板開料-雙面FPC制造工藝
除部分材料以外，柔性線路板所用的材料基本都是卷狀的。由于并不是所有的工序都一定要用卷帶工藝進行加工，有些工序必須裁成片狀才能加工，如雙面柔性線路板的金屬化孔的鉆孔，目前只能以片狀形式進行鉆孔，所以雙面柔性印制板第一道工序就是開料。

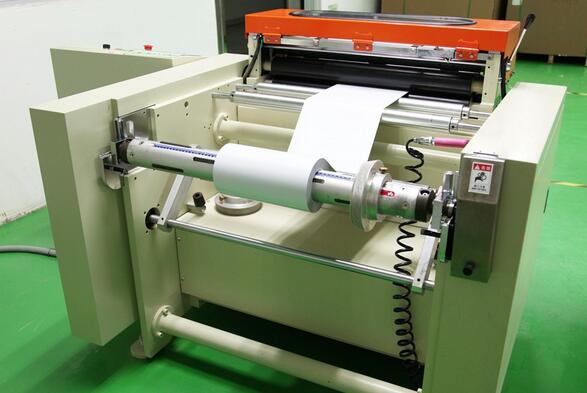

柔性覆銅箔層壓板對外力的承受能力極差，很容易受傷。如果在開料時受到損傷將對以后各工序的合格率產生嚴重影響。因此，即使看上去是十分簡單的開料，為了保證材料的品質，也必須給予足夠重視。如果量比較少，可使用手工剪切機或滾刀切斷器，大批量，可用自動剪切機。
無論是單面、雙面銅箔層壓板還是覆蓋膜，開料尺寸的精度可達到±O.33。開料的可靠性高，開好的材料自動整齊疊放，在出口處不需要人員進行收料。能把對材料的損傷控制在最小限度內，利用送料輥尺寸的變化，材料幾乎沒有皺折、傷痕發生。而且最新的裝置也能對卷帶工藝蝕刻后的柔性印制板進行自動裁切，利用光學傳感器可以檢出腐蝕定位圖形，進行自動開料定位，開料精度達O．3mm，但不能把這種開料的邊框作為以后工序的定位。
