模組fpc廠話你知：SMT技術員電阻器的使用常識
作為一名SMT技術員必須熟悉的電阻器的使用常識，而深聯除了可以制作線路板之外，還擁有自己的SMT工廠，那么就讓模組fpc廠-深聯電路為您總結下電阻器的一些使用常識吧！

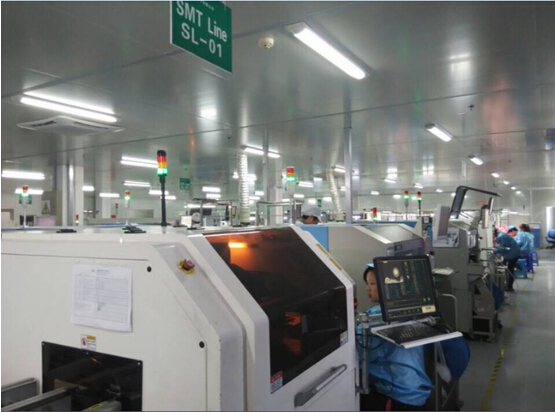

深聯電路SMT線
1、SMT技術員先用萬用表測量在電路中的電阻時，首先應把電路中的電源切斷，然后將電阻器的一端與電路斷開，以免電路元件的并聯影響測量的準確性。測量電阻時，不允許用兩只手同時接觸電筆的兩端，否則會將人體電阻并聯與被測電阻器上而影響測量的準確性。要精確測量某些電阻值時需用電阻電橋。
2、電阻在使用前，最好用萬用表測量一下阻值，查對無誤，方可使用。用文字直接標志的電阻，裝配時應使其有標志的一面向上，以便查對。
3、電位器使用一段時間后最易出現的故障是噪聲大，特別是非密封的帶開關的電位器，主要原因是電阻膜被磨損，接觸電阻不穩定。可用無水酒精清洗內部電阻膜，去除摩擦產生的碳粉及污垢。當然嚴重的電位器就需要更換了。
4、額定功率合適。選用的功率過大，電阻的體積也大，成本也就相應增加，不利于電路的設計和裝配;但是，為了保證電阻的安全使用，額定功率也不能選得過小。通常選用的額定功率應大于實際消耗的功率的2倍左右。
5、誤差大小合適。一般選用的電阻與電路圖中的設計值有10%的浮動。個別阻值要求精確的地方，其安裝說明中會特別指出。因此，一般可使用誤差環是銀色的電阻，個別地方應使用五色環精密電阻。
6、由于電子裝置中大量使用小型和超小型電阻，所以焊接時使用尖細的烙鐵頭，功率30W以下。盡可能不要把引線剪得過短，以免在焊接時熱量傳入電阻內部，引起阻值的變化。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
