FPC線路板廠磁性載具優勢
柔性線路板廠在生產的過程中會用到FPC磁性載具，那么FPC磁性載具的優勢是什么呢？柔性線路板廠商與您分享——FPC磁性載具的優勢！

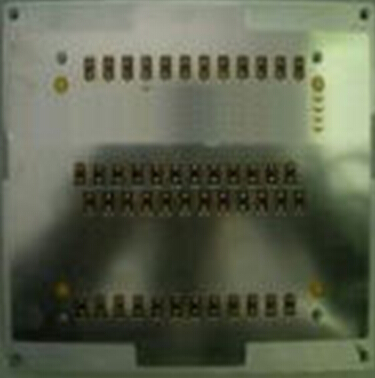

什么是FPC磁性載具？
1.選擇進口合金材料：平整度好高溫狀態穩定；
2.耐高溫磁鐵（300度）保證回流焊過程永磁；
3.特種鋼片加磁處理彈性好高溫不變形。
FPC磁性載具性能：
1.因為鋼片在FPC表面壓平，F(xiàn)PC回流時減少焊錫流動，保證焊接質量穩定，減少不良；
2.在材料選擇上保證，托盤壽命；
3.操作簡單，方便，穩定性高；
4.隔熱，防止FPC變形。
磁性回流焊托盤對比硅膠板對比：
1.穩定性：磁性回流焊托盤在鋼片磁性狀態對FPC壓平，為物理過程，磁性可依據要求增加或減少，不會因溫度.時間等因素改變，較穩定。硅膠板采用化學作用，會在溫度.時間等條件下改變，穩定性不足。尤其在使用一定時間后出現粘性下降，和使用期間未清潔時粘性下降。造成FPC過回流焊時基板變形。影響焊接質量；
2.壽命：磁性回流焊托盤采用的材質，工作原理為物理過程，均為耐高溫材料，只要不是破壞和事故狀態可以永久使用。硅膠板在使用過程中，采用化學過程，硅膠材料在使用過程會老化，包括日本材料沒有超過1000次回流。成本非常高；
3.質量：磁性回流焊托盤在工作時同時對FPC進行隔熱保護，取板時不會對FPC破壞。硅膠板在使用過程為保證FPC的平整，有一定黏性，但在取板時會黏住PPC造成取板困難和FPC變形。
磁性回流焊托盤對比普通托盤：
1.質量：磁性回流焊托盤因為鋼片在FPC表面壓平，F(xiàn)PC回流時減少焊錫流動，保證焊接質量穩定，減少不良。普通托盤只能在四周使用高溫膠紙，在回流焊過程，容易造成FPC中間變形，錫水外溢，造成焊接不良。影響質量。同時磁性回流焊托盤可以減少在取板時高溫膠紙黏住PPC造成取板困難和FPC變形；
2.成本：磁性回流焊托盤，使用方便減少前人員，和后段撕膠紙人員，同時減少高溫膠紙的用量。一次投資較大。對于量產產品，成本具有優勢。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
